產品概述
供氮裝置是本公司自主開發、研制的一套自力式微壓力控制系統，主要用于保持容器頂部保護氣(一般為氮?dú)?的壓力恒定，以避免容器內物料與空氣直接接觸，防止物料揮發、被氧化，以及容器的安全。特別適用于各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維護方便等特點。
供氮裝置由控制閥、執行器和指揮器組成，當儲罐出液閥開啟，用戶放料時，液面下降，氣相部分容積增大，罐內壓力降低，供氮裝置開啟，向儲罐注入氮?dú)猓构迌?nèi)壓力上升，當罐內壓力上升至供氮裝置壓力設定值時自動關閉，停止工作。
供氮裝置由控制閥、執行器和指揮器組成，當儲罐出液閥開啟，用戶放料時，液面下降，氣相部分容積增大，罐內壓力降低，供氮裝置開啟，向儲罐注入氮?dú)猓构迌?nèi)壓力上升，當罐內壓力上升至供氮裝置壓力設定值時自動關閉，停止工作。

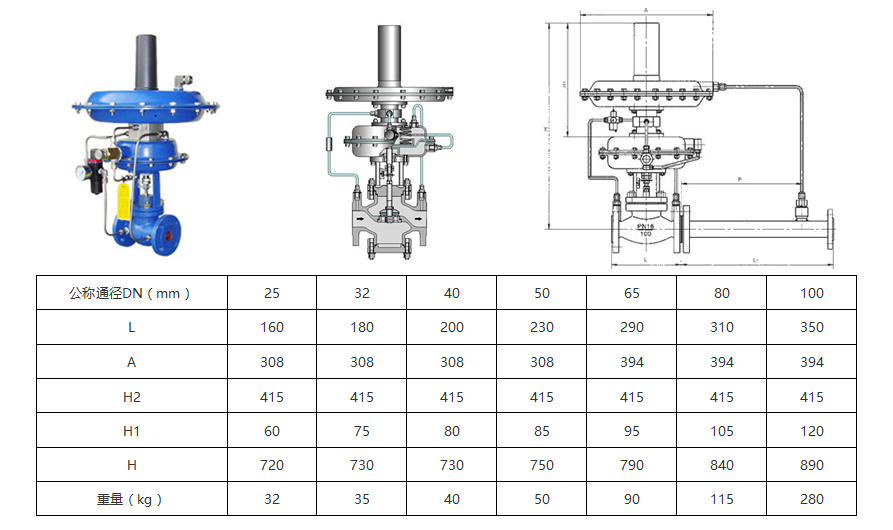

結構及尺寸
技術參數及性能指標
產品特點
1、無需外加能源，能在無電、無氣的場合工作，既方便，又節約能源，降低成本；
2、 氮封裝置供氮、泄氮壓力設定方便，可在連續生產的條件下進行；
3、壓力檢測膜片有效面積大，設定彈簧剛度小，動作靈敏，裝置工作平穩；
4、采用無填料設計，閥桿所受摩擦力小，反應迅速，控制精度高；
5、供氮裝置采用指揮器操作，減壓比可達100:1,減壓效果好，控制精度高；
6、為確保儲罐的安全，需在罐頂設置呼吸閥；
7、呼吸閥僅起安全作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。
2、 氮封裝置供氮、泄氮壓力設定方便，可在連續生產的條件下進行；
3、壓力檢測膜片有效面積大，設定彈簧剛度小，動作靈敏，裝置工作平穩；
4、采用無填料設計，閥桿所受摩擦力小，反應迅速，控制精度高；
5、供氮裝置采用指揮器操作，減壓比可達100:1,減壓效果好，控制精度高；
6、為確保儲罐的安全，需在罐頂設置呼吸閥；
7、呼吸閥僅起安全作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。
工作原理
供氮裝置將設在罐頂取壓點的介質經導壓管引入檢測機構，介質在檢測元件上產生一個作用力與彈簧、預緊力相平衡。當罐內壓力降低至低于供氮裝置壓力設定點時，平衡破壞，使指揮器閥芯打開，使閥前氣體經減壓閥、節流閥、進入主閥執行機構上、下膜室，打開主閥閥芯、向罐內充注氮?dú)?；?dāng)罐內壓力升至供氮裝置壓力設定點，由于預設彈簧力，關閉指揮器閥芯、由于主閥執行機構中彈簧作用，關閉主閥，停止供氮。
零件材質
1、閥體材質：ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
2、內件材質：1Cr18Ni9Ti 、1Cr18Ni12Mo2Ti
3、膜蓋材質：A3、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
4、膜片材質：夾增強滌綸織物丁腈橡膠、氟橡膠、PTFE
5、彈簧材質：60Si2Mn、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
※根據用戶要求，閥體、內件、膜蓋可采用其它牌號材質。
2、內件材質：1Cr18Ni9Ti 、1Cr18Ni12Mo2Ti
3、膜蓋材質：A3、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
4、膜片材質：夾增強滌綸織物丁腈橡膠、氟橡膠、PTFE
5、彈簧材質：60Si2Mn、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
※根據用戶要求，閥體、內件、膜蓋可采用其它牌號材質。

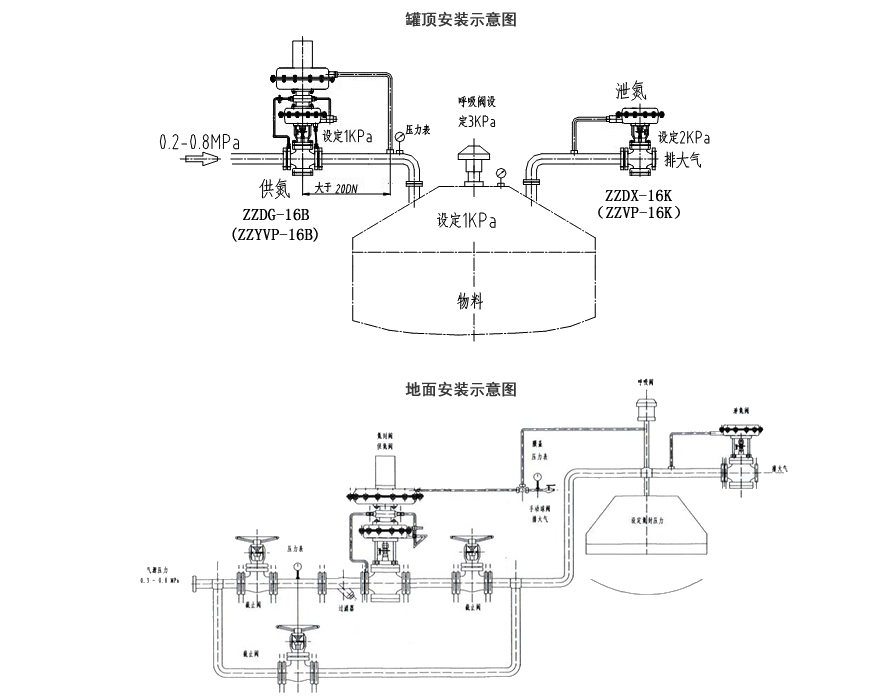

安裝方式
訂貨須知
訂貨時請標注如下參數：產品名稱、型號、口徑、材質、壓力(閥門、閥后或法蘭)、介質、溫度、流量、法蘭標準、數量，如客戶對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出。
