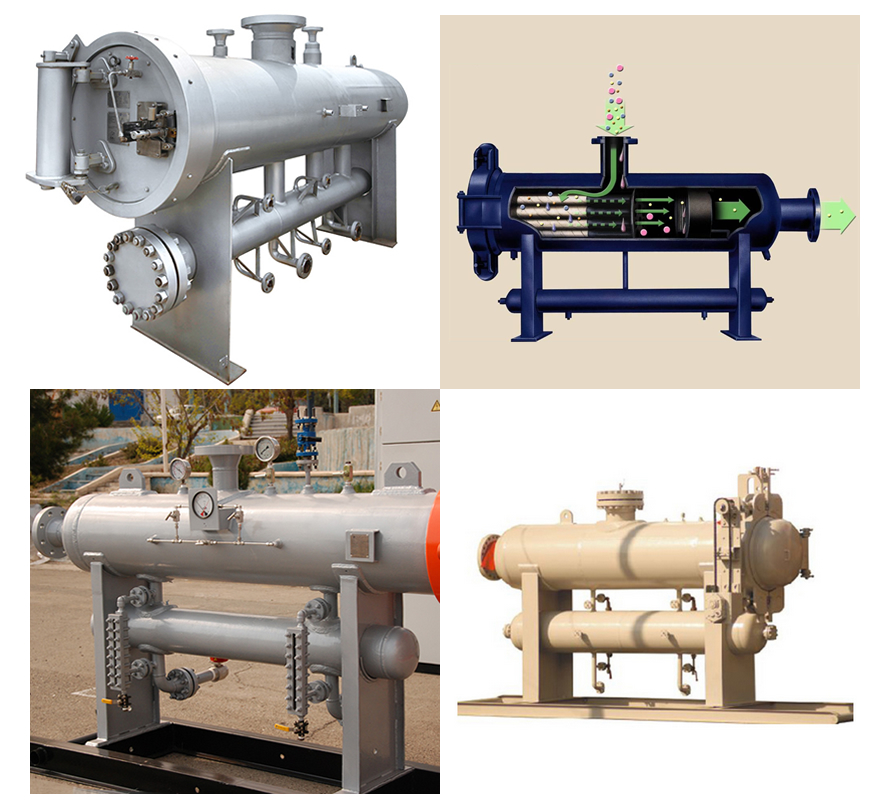

產品概述
過濾分離器應用于從氣體中除去固體和液體。過濾分離器為兩段式結構："過濾－聚結"功能的濾芯過濾或捕霧器分離，分離的液體儲存在集液包或容器內。
產品分三種形式：絲網過濾分離器(JMNG-W型)、葉片過濾分離器(JMNG-Y型)、旋風過濾分離器(JMNG-X型)。
根據不同的介質特性或工況條件，選擇適用的過濾分離器。
產品分三種形式：絲網過濾分離器(JMNG-W型)、葉片過濾分離器(JMNG-Y型)、旋風過濾分離器(JMNG-X型)。
根據不同的介質特性或工況條件，選擇適用的過濾分離器。
產品結構
工作原理
一、絲網過濾分離器：
一級過濾：濾芯過濾與分離：當含固及有霧沫的氣體經過具有"過濾－聚結"功能的濾芯，濾芯將氣體中夾帶的固體顆粒及霧沫進行攔截，達到除固效果，但未除凈霧沫的氣體進行下一級過濾。
二級過濾：絲網式除霧器：當帶有霧沫的氣體以一定速度上升通過絲網時，由于霧沫上升的慣性作用，霧沫與絲網細絲相碰撞而被附著在細絲表面上。隨著細絲表面上霧沫的擴散、霧沫凝聚、 重力沉降，使霧沫形成較大的液滴沿著細絲流至兩根絲的交接點。細絲的可潤濕性、液體的表面張力及細絲的毛細管作用，使得液滴越來越大，直到聚集的液滴大到 其自身產生的重力超過氣體的上升力與液體表面張力的合力時，液滴就從細絲上分離下落。被分離的氣體基本上不含霧沫。
二、葉片過濾分離器：
一級過濾：濾芯過濾與分離：當含固及有霧沫的氣體經過具有"過濾－聚結"功能的濾芯，濾芯將氣體中夾帶的固體顆粒及霧沫進行攔截，達到除固效果，但未除凈霧沫的氣體進行下一級過濾。
二級過濾：葉片式除霧器：當含有霧沫的氣體以一定速度流經葉片除霧器時，由于氣體的慣性撞擊作用，霧沫與波形板相碰撞而被附著在波形板表面上。波形板表面上霧沫的擴散、霧沫的重力沉降使霧沫形成較大的液滴并隨氣流向前運動至波形板轉彎處，由于轉向離心力及其與波形板的摩擦作用、吸附作用和液體的表面張力使得液滴越來越大，直到集聚的液滴大到其自身產生的重力超過氣體的上升力與液體表面張力的合力時，液滴就從波形板表面上被分離下來。除霧器波形板的多折向結構增加了霧沫被捕集的機會，未被除去的霧沫在下一個轉彎處經過相同的作用而被捕集，這樣反復作用，從而大大提高了除霧效率。氣體通過波形板除霧器后，基本上不含霧沫。
三、旋風過濾分離器：
一級過濾：旋風管式氣液分離器：當含液氣體進入氣液分離器時，由于旋風管內的旋轉漩渦設計，氣流會產生強烈的漩渦運動，從而形成很強的離心力，使得固體顆粒和液體雜質貼在旋風管壁上。雜質從氣流中分離出來后，聚集在容器的積液區內。凈化后的氣體則以極小的壓損離開旋風管式分離器進入下一級過濾。
二級過濾：濾芯過濾與分離：氣體經過具有"過濾－聚結"功能的濾芯，將氣體中夾帶的較小的固體顆粒及未除凈的液體或水霧攔截，凈化后的氣流從出口流出過濾器。
一級過濾：濾芯過濾與分離：當含固及有霧沫的氣體經過具有"過濾－聚結"功能的濾芯，濾芯將氣體中夾帶的固體顆粒及霧沫進行攔截，達到除固效果，但未除凈霧沫的氣體進行下一級過濾。
二級過濾：絲網式除霧器：當帶有霧沫的氣體以一定速度上升通過絲網時，由于霧沫上升的慣性作用，霧沫與絲網細絲相碰撞而被附著在細絲表面上。隨著細絲表面上霧沫的擴散、霧沫凝聚、 重力沉降，使霧沫形成較大的液滴沿著細絲流至兩根絲的交接點。細絲的可潤濕性、液體的表面張力及細絲的毛細管作用，使得液滴越來越大，直到聚集的液滴大到 其自身產生的重力超過氣體的上升力與液體表面張力的合力時，液滴就從細絲上分離下落。被分離的氣體基本上不含霧沫。
二、葉片過濾分離器：
一級過濾：濾芯過濾與分離：當含固及有霧沫的氣體經過具有"過濾－聚結"功能的濾芯，濾芯將氣體中夾帶的固體顆粒及霧沫進行攔截，達到除固效果，但未除凈霧沫的氣體進行下一級過濾。
二級過濾：葉片式除霧器：當含有霧沫的氣體以一定速度流經葉片除霧器時，由于氣體的慣性撞擊作用，霧沫與波形板相碰撞而被附著在波形板表面上。波形板表面上霧沫的擴散、霧沫的重力沉降使霧沫形成較大的液滴并隨氣流向前運動至波形板轉彎處，由于轉向離心力及其與波形板的摩擦作用、吸附作用和液體的表面張力使得液滴越來越大，直到集聚的液滴大到其自身產生的重力超過氣體的上升力與液體表面張力的合力時，液滴就從波形板表面上被分離下來。除霧器波形板的多折向結構增加了霧沫被捕集的機會，未被除去的霧沫在下一個轉彎處經過相同的作用而被捕集，這樣反復作用，從而大大提高了除霧效率。氣體通過波形板除霧器后，基本上不含霧沫。
三、旋風過濾分離器：
一級過濾：旋風管式氣液分離器：當含液氣體進入氣液分離器時，由于旋風管內的旋轉漩渦設計，氣流會產生強烈的漩渦運動，從而形成很強的離心力，使得固體顆粒和液體雜質貼在旋風管壁上。雜質從氣流中分離出來后，聚集在容器的積液區內。凈化后的氣體則以極小的壓損離開旋風管式分離器進入下一級過濾。
二級過濾：濾芯過濾與分離：氣體經過具有"過濾－聚結"功能的濾芯，將氣體中夾帶的較小的固體顆粒及未除凈的液體或水霧攔截，凈化后的氣流從出口流出過濾器。
技術參數
制造標準：GB150 或 ASME；
容器材料：碳鋼、不銹鋼；
濾芯材料：超微玻璃纖維、聚酯、多層玻纖、聚丙烯、尼龍等；
捕 捉 器：鋼絲網、波形板(填料)、旋風管；
過濾精度：0.3μm、0.5μm、1μm、5μm、10μm；
過濾效率：固體98~99％；
安裝形式：立式或臥式。
容器材料：碳鋼、不銹鋼；
濾芯材料：超微玻璃纖維、聚酯、多層玻纖、聚丙烯、尼龍等；
捕 捉 器：鋼絲網、波形板(填料)、旋風管；
過濾精度：0.3μm、0.5μm、1μm、5μm、10μm；
過濾效率：固體98~99％；
安裝形式：立式或臥式。
典型應用
絲網過濾分離器：
（1）冷凝液；（2）潤滑油；（3）天然氣管線；（4）脫水氣體。
葉片過濾分離器：
（1）產品回收（甲醇、氨）；（2）傳輸管線、輸送站、氣體收集系統；（3）壓縮機入口分液器；（4）燃料氣洗塵器、燃燒廢氣洗塵器；（5）紙漿廠蒸發器。
旋風過濾分離器：
（1）煉油催化劑回收；（2）天然氣固液分離；（3）電力系統的除塵；（4）食品行業的淀粉回收；（5）油氣田的輕烴回收裝置。
（1）冷凝液；（2）潤滑油；（3）天然氣管線；（4）脫水氣體。
葉片過濾分離器：
（1）產品回收（甲醇、氨）；（2）傳輸管線、輸送站、氣體收集系統；（3）壓縮機入口分液器；（4）燃料氣洗塵器、燃燒廢氣洗塵器；（5）紙漿廠蒸發器。
旋風過濾分離器：
（1）煉油催化劑回收；（2）天然氣固液分離；（3）電力系統的除塵；（4）食品行業的淀粉回收；（5）油氣田的輕烴回收裝置。
訂貨須知
訂貨時請標注如下參數：產品名稱、型號、口徑、材質、介質、流量、工作壓力、溫度、過濾精度、連接標準、數量等，如客戶對產品有特殊要求，請在詢價時一并提出。
